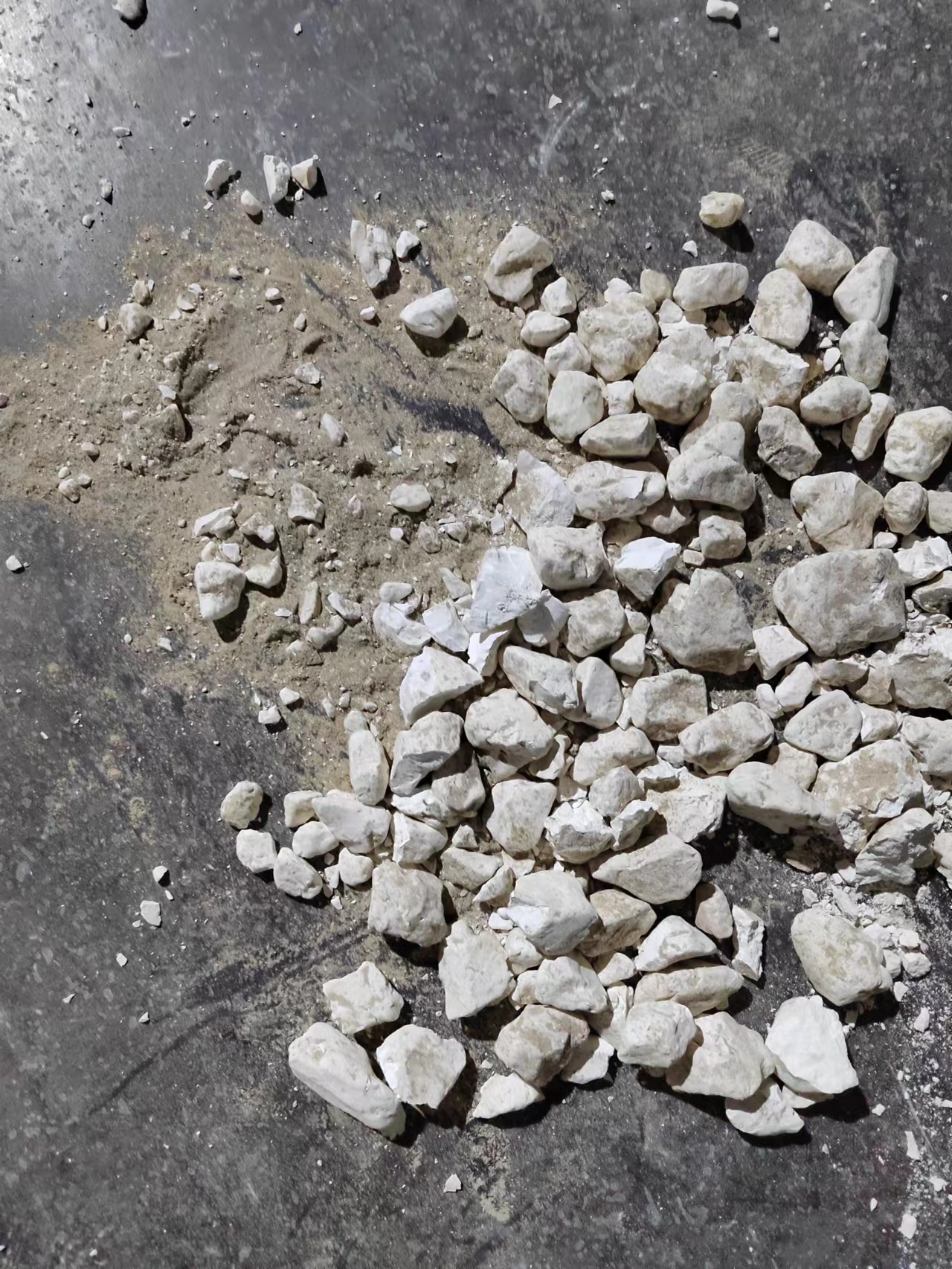

1 、石灰回转窑熟料粉状料较多？如图

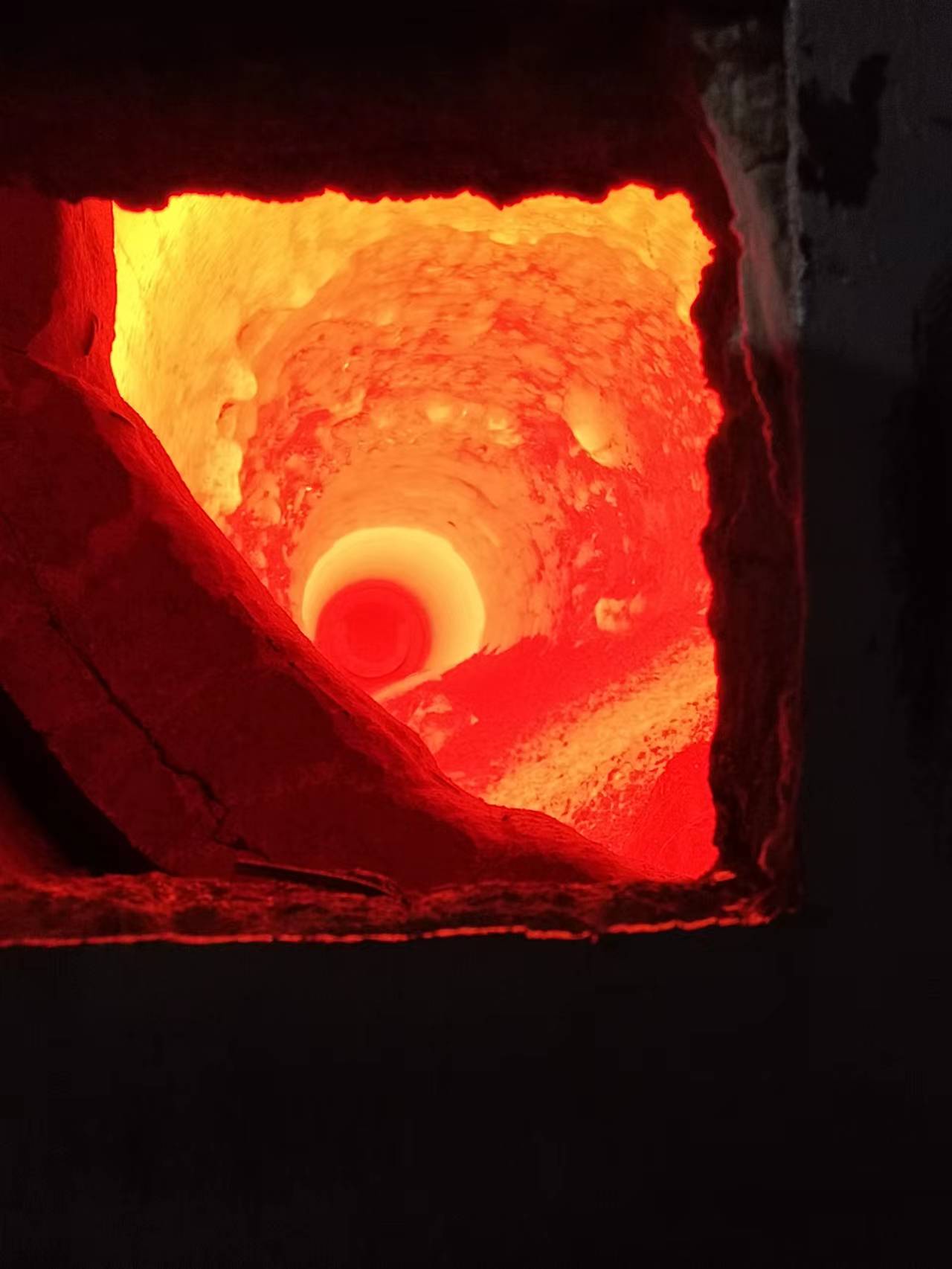

问题2 ： 石灰回转窑形成厚窑皮速度太快有没有更好的解决办法？
分析1 ：燃烧器每个班里外移动两次，移动幅度大一点。
这只是外科手术的手段，需要找到根本性的原因。主要是结圈严重
结圈严重 ，从工艺找问题。导致粉多的原因很多 ，需要找具体因素。
我分析主要还是煤的原因
分析2 ：A出现粉末是结圈造成的岀料不畅过烧形成粉末。我看了一下炉内燃烧器没有问题，火焰也没有问题，炉温有点高，加 快 退料速度可能就好了。但目前首先要处理结圈用断火快降温快升温两次就处理了 。
B现在回转窑煅烧石灰技术很成功，没有那么复杂。我看你们烧的是20一40料 ，更不会出现什么大问题，我们烧10一20料都很正常。主要是技术人员随时观看炉温变化，随时调整退料速度。
分析3：要是前段生产正常突然出现这种情况 ，首先检查化验一下煤粉（细度，水分 ，灰分）是否符合标准。
要是刚开始点火 ，煤粉没问题就检查一下燃烧器 ，调整一下燃烧器跟火焰 。
分析4：拉风稍微调大点，抓紧找原因，同时处理现有窑皮，可以通过冷热交易法，快速处理窑皮 。
